電路板的層數通常指的是板漿的層數，即電路板上板漿的層數。板漿即銅箔和絕緣層的堆疊，其中銅箔用于傳導電流，而絕緣層則用于隔離不同層之間的電路。根據不同的需求和制造工藝，電路板的層數也有所不同。

一般而言，電路板的層數可以從單層開始，依次為雙層、四層、六層、八層，甚至更多。單層電路板由一層銅箔和一層絕緣層構成，適用于簡單的電路設計，成本相對較低。雙層電路板在單層電路板的基礎上增加了一層銅箔和一層絕緣層，適用于一些復雜的電路設計，并且可以提供更好的電磁屏蔽效果。

四層電路板在雙層電路板的基礎上再次增加了一層銅箔和一層絕緣層，適用于對電磁干擾要求較高的應用場景。六層電路板由三層銅箔和四層絕緣層構成，適用于對電磁兼容性和信號完整性要求較高的應用場景。八層電路板以及更多層數的電路板適用于復雜的高速電路設計，如高頻率射頻電路等。

需要注意的是，隨著層數的增加，電路板的制造難度和成本也會相應增加。因此，選擇電路板的層數時需要綜合考慮電路復雜度、電磁兼容性、成本等因素。

不同層數的電路板在不同的應用場景中有著廣泛的應用。單層和雙層電路板常用于家電、消費類電子產品和一些基礎的工業設備中。四層和六層電路板適用于通信設備、計算機硬件、醫療設備等領域。八層及更多層數的電路板則適用于光學通信設備、航空航天等高端領域。

總而言之，電路板的層數根據需求和制造工藝可以從單層開始，逐漸增加到更多層數。不同的層數適用于不同的應用場景，選擇合適的電路板層數可以提高電路設計的性能和可靠性。

一、兩層電路板的厚度
兩層電路板是最常見的電路板類型之一，它由兩層銅箔和一層絕緣層構成。兩層電路板的厚度通常在0.6毫米至1.6毫米之間。由于只有兩層銅箔，所以兩層電路板的厚度相對較薄。它適用于一些尺寸較小的電子設備，例如智能手機、數碼相機等。

二、四層電路板的厚度
四層電路板相比于兩層電路板，多了兩層銅箔和一層絕緣層。四層電路板的厚度通常在1.2毫米至2.4毫米之間。由于多了兩層銅箔和一層絕緣層，所以四層電路板相對于兩層電路板來說更加厚實。它適用于一些尺寸較大的電子設備，例如電腦主板、服務器等。

三、電路板厚度對設計的影響
電路板的厚度對于電子設備的性能和尺寸都有影響。較薄的電路板可以減小設備的體積和重量，但可能會導致彎曲和破裂等問題。較厚的電路板可以提供更好的機械強度和散熱性能，但會增加設備的尺寸和重量。

兩層電路板由于其較薄的厚度，適用于一些對體積和重量有限制的設備。例如，智能手表、耳機等小型便攜設備通常采用兩層電路板。而四層電路板由于其相對較厚的厚度，適用于一些對機械強度和熱散效果要求較高的設備。例如，電腦主板、服務器等較大型的電子設備通常采用四層電路板。

在電路板設計中，除了厚度的選擇外，還需要考慮電路布局、信號層的分布、功率層的設置等因素。不同的層數電路板適用于不同的設計需求。設計師需要根據實際應用場景和需求來選擇合適的電路板類型和厚度。

綜上所述，兩層電路板和四層電路板的厚度有一定的差異。兩層電路板一般較薄，適用于一些尺寸較小的設備；四層電路板一般較厚，適用于一些對機械強度和散熱性能要求較高的設備。在電路板設計中，選擇合適的電路板類型和厚度是非常重要的，它直接影響了電子設備的性能和尺寸。希望通過本文的介紹，讀者們對電路板的選擇和設計有更深入的了解。

一、PCB的銅箔厚度范圍

PCB的銅箔厚度通常以oz（盎司）或um（微米）為單位進行描述。常見的銅箔厚度有1oz、2oz、3oz等，相應的厚度分別為約35um、70um、105um左右。不同的應用場景對銅箔厚度的要求也不盡相同，因此在設計和制造PCB時，需根據具體需求選擇合適的銅箔厚度。

二、PCB的最大可實現銅箔厚度

在實際生產過程中，PCB的銅箔厚度并非無限制的。普通工業級PCB常見最大厚度為3oz，即約105um。但對于特殊應用領域，如航空航天、軍工等，一些高厚度PCB也被制造出來。在特殊加工技術和工藝條件下，PCB的銅箔最大可實現厚度能夠達到6oz，甚至更高。

然而，超過一定厚度的PCB在制造和使用過程中也會面臨一些挑戰。例如，在銅箔內部會產生較大的應力，容易導致板材翹曲或失平。加工或鉆孔時可能會出現不均勻的銅屑排放等問題。

因此，在選擇PCB銅箔厚度時，需要綜合考慮電路設計、制造工藝以及最終產品的實際需求。合理選擇銅箔厚度，將有助于保證PCB的性能和可靠性。

總結：

PCB的銅箔厚度是制造PCB過程中的一個重要參數。常見的銅箔厚度范圍為1oz到3oz，即約35um到105um。而在特殊應用領域，如航空航天、軍工等，一些高厚度PCB也會被制造出來。然而，超過一定厚度的PCB會面臨一些制造和使用上的挑戰。因此，在選擇PCB銅箔厚度時，需要綜合考慮各方面因素，以實現最佳性能和可靠性。

以上為PCB的銅箔厚度及最大可實現厚度的相關內容介紹。希望能為讀者提供有關PCB銅箔的基本知識及配置參考。

那么，當我們選擇2盎司PCB中1mm寬線時，其電流傳輸能力是多少？這是設計者面臨的一大難題。

首先，我們需要了解2盎司PCB的概念。2盎司PCB是指銅箔厚度為2盎司，即面積大小為35μm/1oz。而1mm寬線的導通截面積為1mm*35μm=35?000μm2。根據常規的電子理論，導線的電流傳輸能力與其導通截面積成正比，電阻成反比。那么，在2盎司PCB中，1mm寬線的負載能力應為多少呢？

實際上，2盎司PCB中1mm寬線的電流傳輸能力與電機械性質、導線長度等因素相互影響，仍需結合具體環境來確定。但是，我們可以通過一定的計算方法來簡略判斷其負載能力。

第一種方法是利用安培定理，計算1mm寬線通過的電流。安培定理指出，流經導線的電流與熱持平時所需要的能量成比例，表述為熱效應公式：Q=I2Rt。其中，Q為單位時間內導線釋放的熱量，I為電流，R為電阻，t為導線的工作時間?？筛鶕鲜龉焦浪?mm寬線的負載電流，但考慮到安培定理計算結果并不能很好地反應線路的實際情況，該方法僅供參考。

第二種方法是結合實測數據，根據實驗結果估算1mm寬線的負載電流。這需要設計者進行少量試驗，并根據試驗數據來推算1mm寬線的電流傳輸能力。該方法的優點在于計算結果更接近實際情況。

除了以上兩種方法外，設計者需要重視其它因素對2盎司PCB中1mm寬線的電流傳輸能力的影響。比如說，在高溫環境下，線路傳導能力會受到一定的限制；在大功率傳輸時，線路中電阻的熱效應會影響線路傳輸效果。因此，在實際選擇2盎司PCB中1mm寬線時，設計者應根據具體環境選擇合適的線路寬度以及板材厚度，同時結合實際情況，進行合理設計。

綜上所述，2盎司PCB中1mm寬線的電流傳輸能力是根據其導通截面積、線路板材、工作環境等多個因素綜合決定的。設計者需要結合實驗數據、考慮實際情況，進行合理的計算與設計。

總之，2盎司PCB板材具有較高的傳輸能力，但其電流傳輸能力仍需針對具體環境進行合理的設計和計算。在電路設計過程中，我們需要選擇合適的線路寬度、板材厚度等因素，以確保電路的傳輸安全，提高電路系統的可靠性。

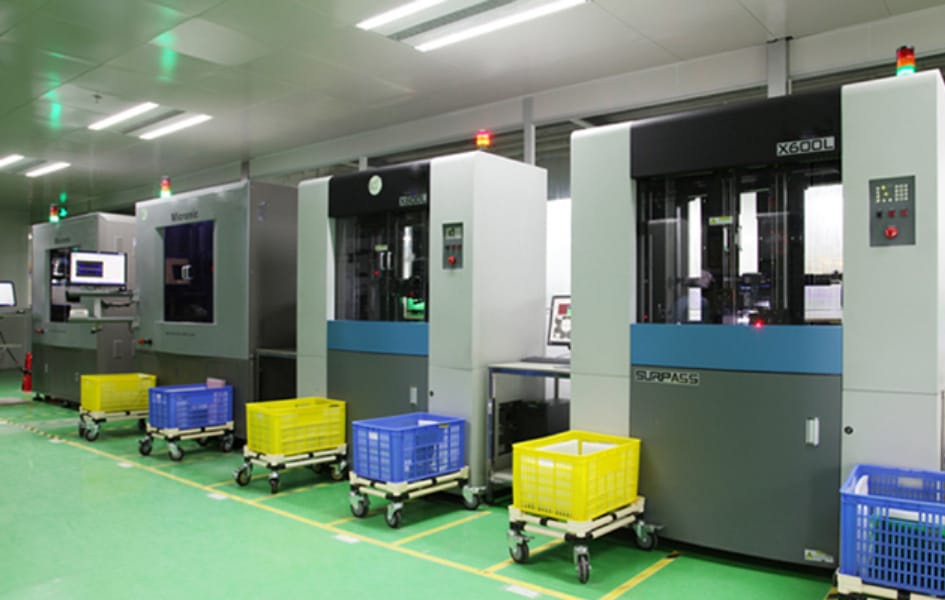

1. 設備性能

首先，PCBA飛針測試機的性能非常重要，在市面上不同品牌的設備，性能和功能會有不同的表現，因此我們可以根據企業實際需求和使用要求，選擇相應適合的PCBA飛針測試機。

2. 測試速度

第二，測試速度也是選購設備時一個重要的指標，因為PCBA飛針測試機的速度也會影響產品轉線的生產效率。因此，我們需要購買一個測試速度更快、穩定性更好的設備，以減少生產時間和成本。

3. 品牌信譽

另外，PCBA飛針測試機的品牌信譽也是一個重要的考慮因素之一。因為某些品牌的設備在用戶中頗有聲望，同時在更多的應用領域及適用環境下具備更為完善的服務保障和可靠性。

4. 價格

最后，PCB飛針測試機價格自然也是不容忽視的一個指標。也許某些品牌設備價格昂貴，但它們也通常具備更好的性能表現及售后服務，能夠在使用過程中提供更大幫助和保障。

基于以上幾點，我們可以對各品牌不同型號設備進行詳細對比，根據生產制造企業的實際需求和預算進行選購。當然我們不能只考慮PCB飛針測試機價格，還要將設備整體性能和使用效果等方面的因素納入考慮范圍之內，這樣才能夠購買到優質的PCBA飛針測試機，提高生產效率，實現生產制造的可持續發展。

首先，我們必須了解PCB的制造過程。PCB制造的過程大致分為設計、制板、成型和焊接等幾個環節。

設計環節是確定PCB設計的方案和實現方式，由設計師完成。在制板環節中，采用一種稱為光繪制的技術，將原型紙張貼在銅箔上，然后使用紫外光以及化學溶液進行操作。之后，在化學處理環節中，通過一些化學反應將不需要的銅蝕掉，然后保留需要的部分，完成PCB的制造過程。在成型環節中，完成PCB加工需要的各種硬件配件，例如鉆孔和蝕圖等，同時確保PCB具有必要的電氣和機械特性。在焊接環節中，將各種元件和PCB進行電氣連接，這是PCB制造必不可少的環節。

PCB的價格取決于數量、面積、應用和質量等因素的影響。一般而言，PCB的數量相對越多，成本就會相對降低。例如，一個單面板約5*5cm，數量在100-499個之間時，每個PCB的成本約為1.5-2元。如果數量多達1000個或更多，將會顯著降低成本，每個PCB的成本大約在0.8元左右。

此外，PCB的面積也是決定成本的重要因素之一。一片12*18 cm的PCB的單價是相對較高的，每片的價格在10元左右。而一個5*5 cm的單面板的價格通常在1元左右。除此之外，PCB的質量和應用也會影響它的成本。例如，如果PCB要具備更好的抗干擾性和穩定性，將需要使用更高質量的材料和工藝。這樣，制造成本也會相應提高。

綜上所述，PCB的成本取決于制造環節的不同，例如設計、制板、成型和焊接等。數量、面積、質量和應用等因素也都將影響成本的高低。當您需要定制PCB時，您可以提供PCB設計圖，以便在PCB制造廠進行報價。熟悉PCB制造的過程和成本因素，可以幫助您更好地理解PCB的應用和PCB制造的成本。

總之，了解PCB多少錢一塊？做一塊PCB多少錢？需要全面考慮不同的因素。只有深入了解PCB的生產和制造過程，才能更好地評估PCB的價格和質量。
